如何操作提高膠球清洗裝置系統收球網與裝球室的準確性？

     如何操作提高膠球清洗裝置系統收球網與裝球室的準確性？收球網與裝球室是膠球清洗裝置系統常見的組成配件之一，也是檢驗海綿膠球收球率效果的非常重要的設備，哪些操作可以提高收球網與裝球室的準確性。

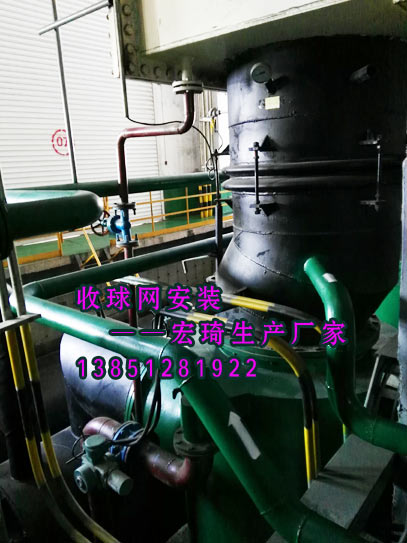

收球網

      收球網是膠球清洗裝置系統的關鍵設備，它的功能是把膠球從冷卻水中分離出來，且保證不漏球、不卡球。收球網安裝在冷卻水出口管段上，從凝汽器流出夾帶膠球的水經過收球網時，球被回收并由引出管從收球網中引出。收球網的柵格網板可以轉動，在膠球循環運動時網板置于“收球”位置，在不投運膠球清洗時網板置于“反沖洗”位置，此時網板上的雜物被水沖走，同時又減少網板的水阻。網板的運轉定位由電動執行機構保證（小型收球網為手動操作）。

      收球網，膠球清洗裝置的關鍵設備是收球網，其效果決定于收球率，而收球率又決定于收球網的完善度。過去，收球網有SL型與SF型等種類，實踐證明這類收球網效率低，膠球損失大，主要表現在：收球率低而不穩、嚴密性差、卡球等；膠球泵出力不足時，收球率明顯下降；收球網水力工況不穩時，收球率也明顯下降。我公司針對現有收球網的上述缺點，根據循環水進出管的直徑大小，設計了單板式SD型收球網（適用于公稱直徑DN900的母管中）和型雙板式SQ型收球網（可用于公稱直徑DN800的母管中）兩大系列。

      單板式收球網（SD型） SD型單板式收球網在保持了原有收球網相對穩定性的基礎上，在內部網板及下部出球口處進行了針對性的改進設計，使得網板呈整體式結構，采用隔圈、螺桿壓緊式結構，保證各柵條間的距離及整體的強度，不夾球、不變形；出球口加裝了一套；壓頂裝置防止網板經長期運行產生變形與出球口貼合不牢。

      雙板式收球網（SQ型）；SQ型收球網是一種新型收球網具有以下特點：

      改變收球網的結構型式，收球時，網片呈V型，雜草、雜物及膠球集中于網片底部，有效地克服了跑球、卡球現象。不收球時，網片呈A型狀，可以對網片進行反沖洗。

      采用強制性回收膠球機構，把膠球及雜物直接送到膠球泵入口處。去除了關斷閥、調節閥等活動部件，使其結構簡單，操作方便且體積也比原來的收球網縮小了1/3。由于采取了強制回收，所以對膠球泵出力要求不高，且不受流速、流量大小的影響，膠球回收率可達95%以上。

      該型號的收球網由筒體、柵網板、電動推桿、螺旋輸送機構等部件組成，收球時，柵網板呈V型，膠球雜物及水垢等沿柵網板表面下滑到收球網底部，并被螺旋機構強制送到膠球引出管，由膠球泵抽吸至裝球室進行下一輪清洗。不收球時，利用電動推桿，曲柄機構使柵網板呈A型，此時既可以減小水阻，又可以利用水流對柵網板進行反洗，使遺留在柵網板上的雜物被水流沖去，保證收球效率。

裝球室

      裝球室是膠球清洗裝置系統中用于加球、取球、存儲球及觀察球循環的裝置。根據存儲球容積的大小分為Ⅰ型和Ⅱ型，根據用戶使用要求，有電動與手動兩類�？刂蒲b球室運行狀態的切換閥置于“收球”位置時，球被阻擋在裝球室內，冷卻水仍能通過，所有投入循環的膠球全部回收到裝球室中。裝球室；裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置。它由外殼、漏斗、切換閥等組成，并配有觀測窗、放氣、放水閥門等。
